作為加工內螺紋的常用工具，絲錐可分為螺旋槽絲錐、先端絲錐、直槽絲錐和擠壓絲錐等，按使用環境可分為手用絲錐和機用絲錐，按規格可分為公制、美式、英制絲錐。你對他們都很熟悉嗎？

分類:

(1) 切削絲錐

1）直槽絲錐：用于加工通孔和盲孔。絲錐槽內存在鐵屑，螺紋質量不高。更常用于短切屑材料的加工，如灰鑄鐵等。

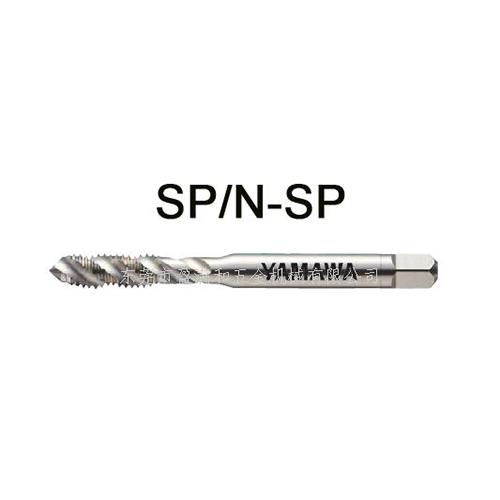

2）螺旋槽絲錐：用于孔深小于等于3D的盲孔加工。鐵屑沿螺旋槽排出，螺紋表面質量高。

10°~20°螺紋角絲錐可用于加工小于或等于2D的螺紋深度；

28°~40°螺紋角絲錐可加工螺紋深度小于等于3D；

50°螺紋角絲錐可加工螺紋深度小于等于3.5D（特殊工況4D）。

在某些情況下（硬質材料、大齒距等），為了獲得更好的齒尖強度，會選擇螺旋槽絲錐加工通孔。

3）先端絲錐：通常只能用于通孔，縱橫比可達3D-3.5D，鐵屑向下排出，切削扭矩小，螺紋表面質量高，又稱邊角攻絲或尖端攻絲。

切削時必須保證所有切削部位都被穿透，否則會出現牙齒塌陷。

(2) 擠壓絲錐

可用于通孔和盲孔加工，通過材料的塑性變形形成齒型，只能用于加工塑性材料。

其主要特點：

1）利用工件螺紋的塑性變形加工；

2）絲錐截面積大，強度高，不易折斷；

3）切削速度高于切削絲錐，生產率也相應提高；

4）由于是冷擠壓加工，加工后的螺紋表面力學性能提高，表面粗糙度高，螺紋強度、耐磨性和耐腐蝕性能得到提高；

它的缺點是：

1) 只能用于加工塑料材料；

2）制造成本高。

有兩種結構形式：

1）無油槽擠壓絲錐僅用于盲孔立式加法；

2）帶油槽的擠壓絲錐適用于所有工況，但通常小口徑絲錐因制造困難不設計油槽。

絲錐結構參數:

(1) 外形尺寸

1）總長度：需要注意一些需要特殊加長的條件

2) 槽長：同上

3）刀柄：目前常用的刀柄標準有DIN（371/374/376）、ANSI、JIS、ISO等，選擇時要注意與攻絲刀柄的配合關系

(2)螺紋部分

1）精度：由具體螺紋標準來選擇，公制螺紋ISO1/2/3級相當于國標H1/2/3級，但需要注意制造商的內控標準。

2）切削錐：絲錐的切削部分，已形成部分固定模式。 一般來說，切削錐越長，絲錐的使用壽命越好。

3）校牙：起到輔助和矯正作用，特別是在攻絲系統不穩定的工況下，矯正牙越多，攻牙阻力越大。

(3)排屑槽

1）槽型：影響鐵屑的成型和排出，這通常是各個廠家的內部秘密。

2）前角和后角：當絲錐增大時，它變得鋒利，可顯著降低切削阻力，但齒尖的強度和穩定性下降，后角為鏟磨的后角。

3）槽數：槽數的增加和切削刃數的增加，可以有效提高絲錐壽命；但會壓縮排屑空間，不利于排屑。

（部分素材源自網絡）
